第二種電気工事士技能|渡り線(わたり)について
- 渡り線の色は何でもよいか
- すっきりした渡り線の渡し方
Amazonで第二種電気工事士関連の器具、工具、参考書を探す
★第二種電気工事士技能試験|渡り線の作り方と渡し方を公表問題別に紹介★2020年10月16日の記事も併せてごらんください
渡り線の色は何でもよいか
渡り線の色は何でもよいわけではありません。渡線の色を間違えると欠陥です。
時々、家庭のスイッチボックスの裏を開けると渡線を適当(色に関して)に接続しているものがあります。照明等はきちんと点きますが試験的にはアウトです。
まずしっかりと覚えていただきたいのが非接地側の渡線です。
非接地側の渡り線
渡り線でよく使われるのが非接地側のものです。おもにスイッチ(点滅器)の部分に使われます。
施工条件でその点が次のように記されています。
電線の色別(絶縁被覆の色)は次によること
電源から点滅器及びコンセントまでの非接地側電線にはすべて黒色を使用する
2024年度、公表問題別に渡り線を考えてみる
No1:はスイッチ3個分の渡り線は2本(黒色)が必要
No2:この問題にはパイロットランプを常時点灯にするため渡り線は1本(黒色)が必要。
施工条件には電源から点滅器、パイロットランプ及びコンセントまでの非接地側電線には、すべて黒色を使用する。渡り方は次の項目で。
No4:はスイッチからコンセント(コンセントからスイッチ)の渡り線1本(黒色)が必要
No5:はスイッチ2個とコンセントの組み合わせで、渡り線2本(黒色)が必要
No8:リモコンリレーへの配線で1.6-2Cを2本使用する時のみ渡り線2本(黒色)が必要
1.6-2Cを3本使用する時は渡り線は不要(これまでの出題はこの結線タイプ)
No10:同時点滅にするには渡り線が3本必要で、3本の内訳は下記のとおりです。
1)パイロットランプとコンセントWへの接地側の渡り線1本(白色)が必要
2)スイッチとコンセントの非接地側の渡り線1本(黒色)が必要
3)スイッチからパイロットランプへの渡り線1本(黒、赤、白)の何色でもよい
スイッチの片方を非接地側(黒)にした場合、スイッチの反対側は非接地側ではなくなっているので色にこだわらなくてもよいことになります。
10番の問題の支給材料から割り出すと、3心(赤、白、黒)の長さが450ミリとなっています。これは3)のスイッチとパイロットの部分を赤線でとると効率が良いことに気づきます。
NO11、No12:はいずれもスイッチとコンセントの組み合わせでNo4と同じように渡り線1本(黒色)が必要。
この写真から分かるようにNo4、No11、No12には渡り線が黒1本使われています。
3心を使うことになるのでスイッチの非接地側の反対側が赤になっています。
これは上の10番の渡りを赤で使用しているのと同じです。
まずは、各番号でどんな色の渡り線が必要かをざっとまとめてみました。
すっきりした渡り線の渡し方
渡り線が電気的につながれていればどのような渡し方でも合格します。しかしながら、自分が整理しやすい方法で渡すなら結線時にも間違いを少なくできます。
No1、No4、No5、No10、No11、No12は非接地側を同方向に揃える。
これはNo1の渡り線を同じ方向に差し込んだもの。
上の渡し方は線をクロスする形でさしこんでいる。
スイッチなどの埋め込み器具は同方向に空いている2つの穴は内部でつながっているためクロスさせてもかまわない。
(3路、4路スイッチの1.3.2.4は独立しているので注意)
下の写真も同じNo1ですが、渡り線をクロスさせないで差し込んでいるものです。
これは差し込む時に自分でやりやすい方法で試してみることです。
No2のパイロットランプ常時点灯の場合も非接地側を同じ側にするとすっきりする
以上のことから非接地側の黒線を斜め渡りにしないほうがすっきりする。
***************************************
以下は渡り線をわざと斜め渡りにした写真です。電気の流れを理解していれば斜め渡りでも合格ですが、ちょっとばかり考えないと分かりにくいかも知れません。
なので、この部分は軽く流してください。
左は公表問題No1 右は公表問題No5
こんな風に渡りを接続してもスイッチの機能はちゃんと果たしています。

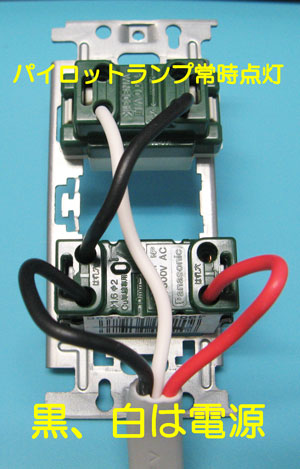

以下はパイロットランプの常時点灯とスイッチコンセントの組み合わせの例です
やはり非接地側の黒線は斜め渡りになっています。これでも電気的にはきちんと作用していますので不合格になることはありません。
でも、やはり斜め渡りで差し込んでいると完成後の見直しが複雑になりそうです。
