パイロットランプ接続

常時点灯の複線図と結線例

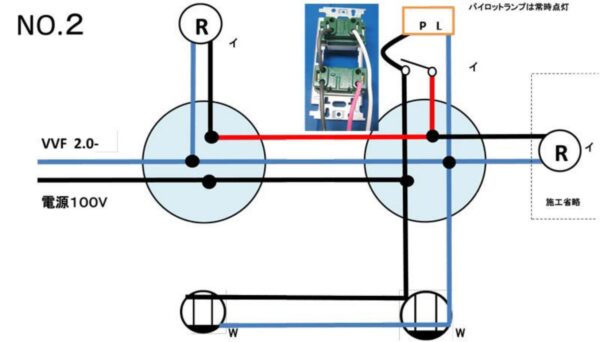

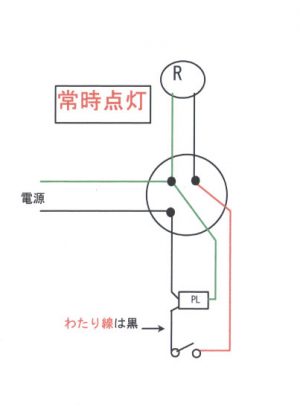

パイロットランプと電灯及びスイッチの複線図を描いてみた。緑が接地側電線、黒線が非接地側電線です。

パイロットランプには電源が接続された状態なので常時点灯しています。

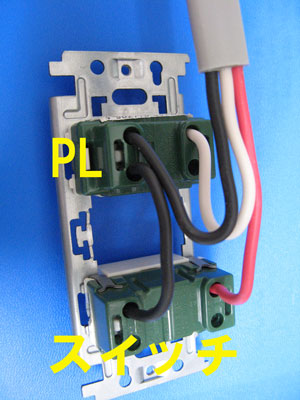

写真は上側がPL(パイロットランプ)下側が スイッチです。PLには常時電源が来ている。
わたり線は黒線を施工(施工条件でこの部分が黒線を使用することが指定されている場合が多い)


同時点滅の複線図

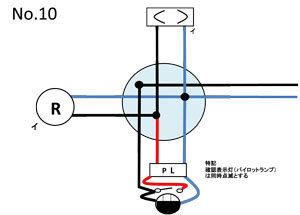

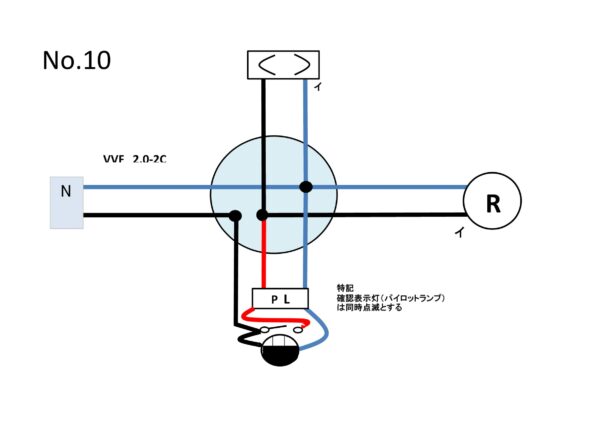

この複線図は毎年出題されてきたパイロットランプとスイッチとコンセントの組み合わせの同時点滅の複線図です。

同時点滅とはスイッチを入れることによりPLと電灯が同時に点灯し、スイッチを切ると電灯、PLが消灯するものです

同時点滅の結線例

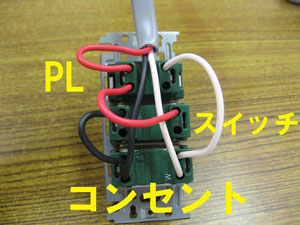

同時点滅の渡り線の写真ですが、渡り線に関してはいくつかの方法があります。

同時点滅の渡り線の組み合わせ



異時点滅

異時点滅に関しては第二種の試験では出題されたことはありません。第一種では可能性がありますが第一種でも出題されたことがないので、このサイトではあえて取り上げないことにしております。

将来、試験で異時点滅が公表された時には情報追加をしたいと思います。

第二種電気工事士技能|パイロットランプ(常時・同時)結線が苦手

第一種を目指す方の異時点滅の接続の仕方
